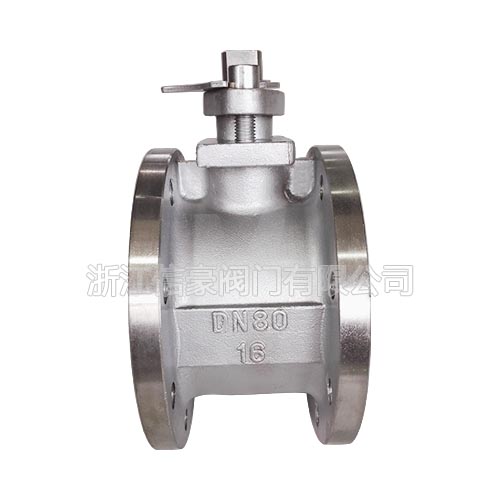

Q71F意大利式薄型球阀
来源:
http://www.zjxhv.com/ydlsqf/
发布时间:
2017-05-18 13:43 次浏览
意大利薄型球阀 Q71F意大利式超薄型球阀 产品特点 ； Q71F 型意式超短型球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。 公称压力 :1.6-2.5MPa 适用温度范围 :-20~232 ℃ -350 ℃ 适用介质 : 水、油、气及某些腐蚀液体 W.O.G 一、 Q71F 型 意式超短型球阀 主要零件材料 : 序号 零件名称 材质
Q71F意大利式薄型球阀
Q71F意大利式薄型球阀
产品特点
；
Q71F
意大利式薄型球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
公称压力
:1.6-2.5MPa
适用温度范围
:-20~232
℃
-350
℃
适用介质
:
水、油、气及某些腐蚀液体
W.O.G
一、
Q71F
意大利式薄型球阀
主要零件材料
:
序号
零件名称
材质
1
阀体
不锈钢CF8M/CF8
碳钢WCB
2
球
不锈钢316/304
不锈钢SS304
3
密封垫
聚四氟乙稀PTFE
聚四氟乙稀PTFE
4
阀杆
不锈钢316/304
不锈钢SS304
5
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位锁
不锈钢304
不锈钢SS304
7
手柄
不锈钢304
不锈钢SS304
8
阀杆螺母
不锈钢304
不锈钢SS304
9
填料压盖
不锈钢304
不锈钢SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不锈钢316/304
不锈钢316/304
12
垫圈
聚四氟乙稀PTFE
聚四氟乙稀PTFE
二、
Q71F
意大利式薄型球阀
主要尺寸
SIZE
1/2″
3/4″
1″
11/4″
11/2″
2″
21/2″
3″
4″
5″
6″
8″
D
15
19
23.5
30
36
45
58
67
76
100
125
195
L
32
38.5
45
44
62
72
95
120
145
200
225
275
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
B
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3
