H41W止回阀

来源:http://m.zjxhv.com/bxgzhf/ 发布时间: 2017-05-18 13:23 次浏览

蝶式止回阀止回阀又称止逆阀、单流阀、单向阀或逆止阀，其作用是保证管路中的介质定向流动而不致倒流的功能。水泵吸水管的底阀也属于止回阀类。止回阀属于自动阀门.压力 1.6~25MPa/Class150-2500/2.0-42.0MPa 工作温度 -29~+550℃ ,材质通常有:铸钢WCB,.铸铁HT200,HT250,QT350,QT450,合金钢WC6,WC9,CN7M不锈钢有CF8(M),CF3(M).锻钢有A105,F304(L),F316L等.的石油、化工、制药、化肥、电力行业等各种工

H41W止回阀

H41W不锈钢升降式止回阀详细信息：

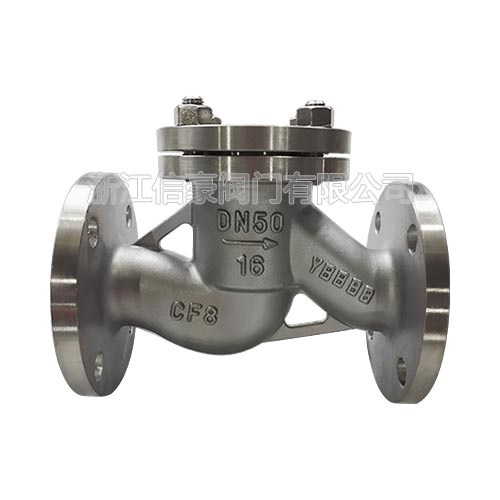

H41W不锈钢升降式止回阀

升降式止回阀型号：H41H	升降式止回阀公称通径：15MM-200MM	升降式止回阀使用压力：1.6MPA -10MPA
升降式止回阀连接方式：法兰连接	升降式止回阀形式：自动	升降式止回阀主要功能：防止介质回流
升降式止回阀使用介质：水油品蒸汽	升降式止回阀质：铸钢不锈钢	升降式止回阀标准：机械部标准或定做非标

H41W不锈钢升降式止回阀用途及特点

H41H/W升降式止回阀严格按GB12235 标准设计制造，阀瓣沿着中心定位作升降运动, 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

H41W不锈钢升降式止回阀主要性能规范

试验压力	公称压力（MPa ）
试验压力	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

H41W不锈钢升降式止回阀执行标准

设计制造：GB12235 结构长度：GB12221 连接法兰：JB/T79-1994 试验与检验：JB/T9092-1999

H41W不锈钢升降式止回阀主要连接尺寸

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
公称通径	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400
