T型三通不锈钢球阀

来源:http://m.zjxhv.co/bxgqf/ 发布时间: 2017-05-18 14:01 次浏览

Z11W不锈钢闸阀一、不锈钢内螺纹闸阀产品说明 1、设计制造按GB12234-89 2、结构长度按GB12221-89 3、法兰尺寸按JB/T79-94 4、阀门检查和试验按GB13927 不锈钢内螺纹闸阀二、不锈钢内螺纹闸阀　性能规范型号公称压力 (MPa) 实验压力工作温度(℃) 适用介质强度(水)(Mpa) 密封(水)空气低压密封空气(Mpa) Z4IH-16C Z41W-16P(R)

一、T型三通不锈钢球阀产品概述

浙江信豪阀门有限公司生产的Q44F、Q45F三通球阀，可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。
特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
适用场景:
三通球阀Q44F、Q45F广泛适用于水、油、气、硝酸类、醋酸类多种介质。

二、T型三通不锈钢球阀产品图片

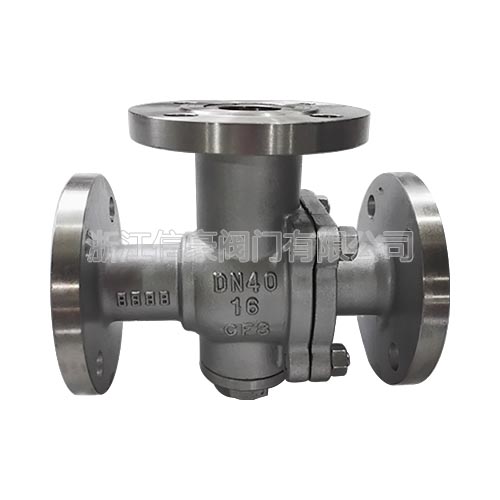

T型三通不锈钢球阀

三、T型三通不锈钢球阀零部件参数

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺柱	35CrMoA	A193-B7

注：球体可根据用要求选用不同材质：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。

四、T型三通不锈钢球阀性能规范

公称压力 PN(MPa)		试验压力
公称压力 PN(MPa)		壳体 Shell	高压液密封	低压气密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用工况	适用温度		-28-350℃
应用规范	连接法兰		JB79-59、GB9113、HG20592-97、ANSI B16.5
应用规范	检验试验		GB9/T 9092-99、API 598
其余制造规范均按本厂标准

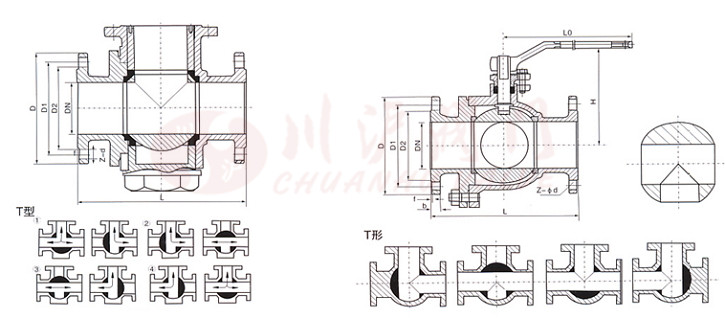

五、T型三通不锈钢球阀(Q45F)结构图

六、T型三通不锈钢球阀连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
