国标不锈钢球阀 不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑，易于操作和维修，不锈钢球阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。球阀阀体可以是整体的，也可以是组合式的。本类阀门在管道中一般应当水平安装。不锈钢球阀分类：不锈钢气动球阀，不锈钢电动球阀，不锈钢手动球阀。不锈钢球阀材质分为304、316、321不锈钢球阀。不锈钢已广泛应用于石油、化
不锈钢截止阀系列

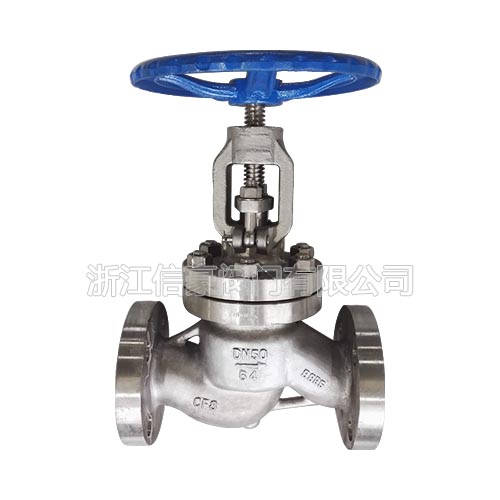

J41Y截止阀
产品用途
J41H、J41W、J41Y 国标截止阀
的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。
J41Y截止阀
产品特点
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
J41Y截止阀
执行标准
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
J41Y截止阀
性能参数
型号
J41H-16C～160C
J41Y-16C～160C
J41W-16P～160P
工作压力（MPa）
1.6～16.0
适用温度（℃）
≤425
≤150
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳素钢
铬镍钛不锈钢
阀杆
铬不锈钢
铬镍钛不锈钢
密封面
堆焊铁基合金
堆焊硬基合金
本体材料
填料
石棉石墨、柔性石墨、聚四氟乙烯
主要外形和连接尺寸
2.5MPa
DN
L
D
D1
D2
b
n-Φd
H
D0
10
130
90
60
40
16
4-Φ14
198
120
15
130
95
65
45
16
4-Φ14
218
120
20
150
105
75
55
16
4-Φ14
258
140
25
160
115
85
65
16
4-Φ14
275
140
32
180
135
100
78
18
4-Φ18
280
160
40
200
145
110
85
18
4-Φ18
330
180
50
230
160
125
100
20
4-Φ18
350
200
65
290
180
145
125
22
8-Φ18
400
280
80
310
195
160
135
22
8-Φ18
355
280
100
350
230
190
160
24
8-Φ23
415
320
125
400
270
220
188
28
8-Φ25
460
360
150
480
300
250
218
30
8-Φ25
510
450
200
600
360
310
278
34
12-Φ25
710
500
250
622
425
370
332
36
12-Φ30
786
550
300
698
485
430
390
40
16-Φ30
925
600
