三通高平台球阀
产品描述与介绍

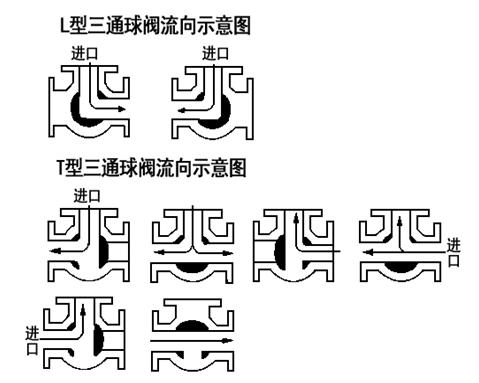

三通高平台球阀是球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。开关轻便,体积小,密封可靠,结构简单,维修方便,不易被介质冲蚀,广泛的应用在水、油品、天然气、弱腐蚀性液体中。

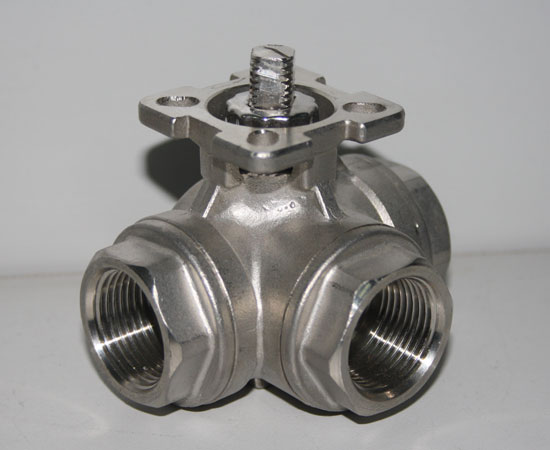

三通高平台球阀
产品性能情况
由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的密封能力随着介质压力的增高而增大。
我们的密封原材料采用标准PTFE、PPL;碳纤维等,产品高温压制成形、冷却,经数控车床精密加工而成。这样确保产品的密封性和耐磨性,从而大大提高产品的使用寿命,减少维护成本。
产品的重要组成部分
Main Parts And Materials | |||
NO. | Part Name | Material | QTY |
1 | Stem | 304/316 | 1 |
2 | Body | CF8/CF8M | 1 |
3 | Gland Nut | 304/316 | 1 |
4 | Stem Packing | PTFE | 1 |
5 | Stop Ring | PTFE | 1 |
6 | Ball | 304/316 | 1 |
7 | Joint Ring | PTFE | 2 |
8 | Cap | CF8/CF8M | 2 |
9 | Bolt | 304/316 | 4 |
10 | Nut | 304/316 | 8 |
11 | Washer | 304/316 | 8 |
产品参数表格(或者结构图、工作原理图等)
通径 | 外形连接尺寸 | |||||||
DN | in | d | G | L | LO | A | B | H |
15 | 1/2" | 10 | 1/2" | 68 | 34 | 110 | 23 | 130/136 |
20 | 3/4" | 15 | 3/4" | 78 | 39 | 160 | 42 | 135/141 |
25 | 1" | 20 | 1" | 86 | 43 | 190 | 47 | 139/173 |
32 | 11/4" | 25 | 11/4" | 111 | 55.5 | 190 | 47 | 158/186 |
40 | 11/2" | 32 | 11/2" | 126 | 63 | 206 | 53 | 165/203 |
50 | 2" | 38 | 2" | 143 | 71.5 | 216 | 57 | 202/228 |
Size Range | DN | 1/2'-4'(15-100mm) | |||
公称通径 | |||||
Working Pressure | PN | 1000PIS(1.6-6.4Mpa) | |||
公称压力 | |||||
Suitable Temperature | -29~150~350℃ | ||||
适用温度 | |||||
Suitable Medium | CF8(304) | CF8M(316) | Water Natural gas、Oil | ||
适用介质 | Nitric acid | Acetic acid | 水、天然气、油品 | ||
硝酸类 | 醋酸类 |
选择本类产品的时候需要注意什么
产品型号
产品材质
通径大小
压力范围
管道介质
使用温度
产品的使用操作和注意事项?
安装前清理管道内的杂质
安装时要留有阀柄旋转的位置。
拥有较长的使用寿命和免维修期,需要注意以下几个因素:
在正常的工作条件
保持和谐的温度
允许范围内的压力比
合理的腐蚀数据
产品的维护与保养?
1.使用前,应用水清洗管道和阀体过流部分,以防残留铁屑和其它杂物进入阀体内腔。
2.软密封球阀均使用四氟(PTFE)作为密封材料,如需对管道球阀进行清洗,在拆卸时需谨慎防止损坏密封圈而泄露。
3.对三通高平台球阀进行清洗,使用的溶剂必须和要清洗的配件不冲突,不腐蚀。清洗时,要彻底的清洗干净残留的灰尘,油污和其它附着物,如用清水无法清洗干净,可在不损坏阀体和零部件的前提下,针对性的用酒精等清洗剂进行清洗。清洗完成后等清洗剂彻底挥发后再进行装配。
4.长期露天存放,会导致阀门本体和部件锈蚀,无法正常使用。球阀存放时应该防雨,防水,防潮。存储超过12个月的阀门,使用时应重新测试,以确保性能稳定。
